Faltbare Parabole aus "Stoff" Textilproduktion für Weltraumantennen startet im August

| Redakteur: Jürgen Schreier

Im Rahmen des EU-Projekts LEA (Large European Antenna) hat das Fraunhofer-Anwendungszentrum für Textile Faserkeramiken TFK in Münchberg gemeinsam mit den Unternehmen HPS GmbH und Iprotex GmbH & Co. KG ein reflektierendes Metallnetz für Weltraumantennen entwickelt. Es wird ab August 2020 in die Produktion gehen.

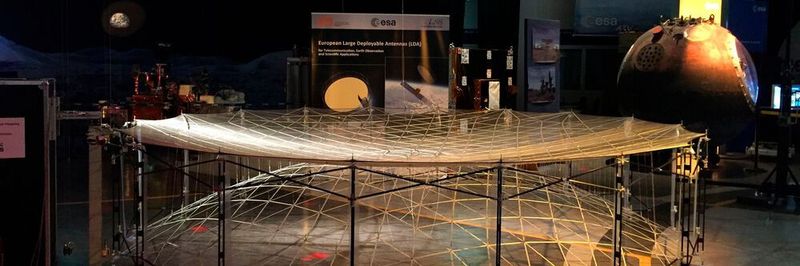

Reflektorantenne als Fünf-Meter-Ingenieursmodell
Reflektorantenne als Fünf-Meter-Ingenieursmodell
(Bild: ESA/ HPS GmbH / LSS GmbH)

Das Stichwort Raumfahrt weckt zunächst Assoziationen zum aktuellen SpaceX-Start, zu Forschungen auf Mond und Mars sowie zur Beobachtung ferner Galaxien. Für den Alltag eines Erdenbürgers sind jedoch besonders die Anwendungen der Raumfahrt im erdnahen Raum relevant.

Mittels erdbeobachtender Satelliten können beispielsweise Klimaveränderungen nachvollzogen oder Wettervorhersagen gemacht werden. Auch die moderne Telekommunikations- und Navigationstechnik wird unterstützt von Satelliten im Erdorbit. In der globalen Wirtschaft sind schnelle Datenübertragungen unverzichtbar.

Die zur Erdbeobachtung und Telekommunikation verwendeten Satellitenantennen haben einen parabolischen Reflektor, der die elektromagnetische Strahlung bündelt. Der Durchmesser dieses Reflektors wird bestimmt von den jeweiligen Missionsanforderungen, wie z.B. der benötigten Bildauflösung oder der zu übertragenden Datenmenge.

Die Antennen werden immer größer

Sehr große Reflektoren mit Durchmessern von fünf bis 20 Meter spielen eine zunehmend wichtige Rolle; gleichzeitig sollen jedoch Gewicht und Packmaß der Antennen für einen ökonomischen Transport ins All gering gehalten werden. Textile Materialien für die reflektierende Oberfläche können diesen Anforderungen gerecht werden. Sie ermöglichen die Herstellung leichter, faltbarer Strukturen in nahezu beliebiger Form und Größe.

Die Entwicklung von faltbaren Weltraumantennen hat in Europa gerade erst begonnen. Die Herausforderungen für solche Antennen liegen u.a. in der Fertigung der hochpräzisen, hochreflektierenden Oberfläche aus ultrafeinem Metallgewirk, welches gleichzeitig eine hohe elastische Dehnung ermöglichen muss. Außerdem werden sehr hohe Anforderungen an die Drapierfähigkeit, ein kleines Packmaß und die elektrische Leitfähigkeit der technischen Textilien gestellt. Weltweit können derartige Antennen lediglich in den USA hergestellt werden.

EU-Projekts LEA soll Abhängigkeit von den USA reduzieren

Um eine größere europäische Unabhängigkeit bei Weltraummissionen zu erreichen, wird die Entwicklung der Technologie von der europäischen Raumfahrtagentur ESA sowie der europäischen Kommission unterstützt. Im EU-Projekt LEA (Large European Antenna) arbeiten mehr als 15 europäische Unternehmen und Forschungseinrichtungen an der Entwicklung der Antennenkomponenten.

Visualisierung: Reflektorantenne LEA-X5 auf einem Satelliten
Visualisierung: Reflektorantenne LEA-X5 auf einem Satelliten
(Bild: HPS GmbH / WeLEA)

Aus Deutschland sind u.a. die HPS GmbH beteiligt, ein Raumfahrtunternehmen aus München, welches als Hauptauftragnehmer agiert, sowie – aus Münchberg – die Iprotex GmbH & Co. KG, welche auf technische Textilien spezialisiert ist, und das Fraunhofer-Anwendungszentrum für Textile Faserkeramiken TFK.

Sie fokussieren sich auf die Entwicklung der textilen Oberfläche des Reflektors. „Wir sind stolz, dass wir mit unserer Expertise zum Gelingen des Projekts beitragen können. Erste Prototypen wurden am Campus der Hochschule Hof in Münchberg sogar schon hergestellt und an das Raumfahrtunternehmen HPS geliefert“, so Prof. Dr. Frank Ficker, Leiter des Fraunhofer-Anwendungszentrums TFK.

Extrem feine Metallgewirke für die Übertragung im Ka-Band-Bereich

Durch das neu gegründete Unternehmen HPTex, hervorgegangen in gleichen Anteilen aus den Unternehmen HPS und Iprotex, soll die Textilherstellung für Reflektorantennen nun in einer Industrialisierungsphase auf eine neue Ebene gehoben werden. Eines der Hauptziele ist die Herstellung extrem feiner Metallgewirke für die Übertragung von Frequenzen im Ka-Band-Bereich für Reflektordurchmesser bis zu acht Metern.

„Mit der Neugründung haben wir die Kompetenzen von HPS im Bereich Raumfahrtantennen sowie die von Iprotex in der Herstellung technischer Gewirke gebündelt. Dass das Fraunhofer-Anwendungszentrum für Textile Faserkeramiken TFK auch zukünftig mit uns die Forschung und Entwicklung weiter vorantreiben wird, stellt für unser Unternehmen einen entscheidenden Erfolgsfaktor dar“, so Peter Rauhut, Geschäftsführer von HPTex.

Fünf-Meter-Reflektorantenne soll bis Jahresende fertig sein

Bis Ende 2020 soll die erste Fünf-Meter-Reflektorantenne LEA-X5 fertig gestellt und unter Weltraumbedingungen getestet werden. Das reflektierende Metallnetz dafür wurde bereits im vergangenen Jahr geliefert. Zurzeit ist eine zweite Reflektorantenne LEA-K8r mit acht Metern Durchmesser im Bau; die Testkampagne ist für das erste Quartal 2021 geplant. Das funktionale Kernstück dieser Antenne, das Metallnetz, wird im August 2020 hergestellt.

Das Fraunhofer-Anwendungszentrum für Textile Faserkeramiken TFK in Münchberg ist spezialisiert auf die Entwicklung, Herstellung und Prüfung textiler keramischer Komponenten. Es gehört zum Fraunhofer-Zentrum für Hochtemperatur-Leichtbau HTL in Bayreuth, eine Einrichtung des Fraunhofer-Instituts für Silicatforschung ISC mit Hauptsitz in Würzburg.
