Keysight Technologies

Phasenrausch-Testsystem für 5G- und Wireless-Entwickler

| Redakteur: Jürgen Schreier

Keysight Technologies bietet ein neues Phasenrausch-Testsystem an, mit dem Power-User die Leistung neuer HF- und Mikrowellen-Designs frist- und budgetgerecht optimieren und testen können.

Firma zum Thema

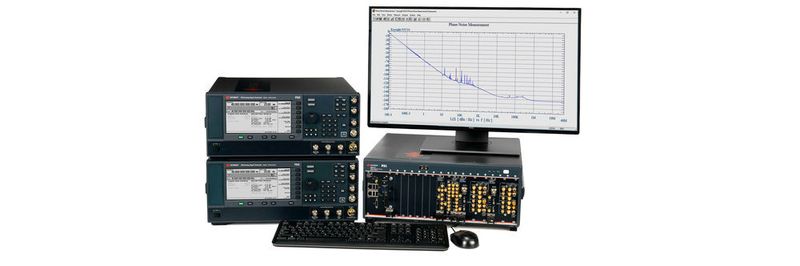

Die neuen Modelle des Phase Noise Test System (PNTS) N5511A von Keysight sind in drei Frequenzbereichen erhältlich und können für den Ein- oder Zweikanalbetrieb konfiguriert werden.
Die neuen Modelle des Phase Noise Test System (PNTS) N5511A von Keysight sind in drei Frequenzbereichen erhältlich und können für den Ein- oder Zweikanalbetrieb konfiguriert werden.
( Bild: Keysight Technologies )

Keysight Technologies bringt ein neues Phasenrauschmess-System für „Power-User“ auf den Markt, mit dem man die Leistung neuer Designs im HF- und Mikrowellenbereich optimieren und testen kann.

Phasenrauschen ist ein unerwünschtes Phasenmodulationsrauschen, das in fast allen Hochfrequenz- und Mikrowellenbauteilen einschließlich Oszillatoren, Mischern, Teilern, Multiplikatoren und Verstärkern entsteht. Fachleute, die für die Entwicklung von Hochleistungsanwendungen in der Luft- und Raumfahrt und im Verteidigungsbereich sowie für die Gerätecharakterisierung für 5G und andere drahtlose Kommunikationssysteme verantwortlich sind, müssen die Phasenrauschleistung ihrer Designs validieren.

Die neuen Modelle des Phase Noise Test System (PNTS) N5511A von Keysight sind in drei Frequenzbereichen erhältlich – von 50 kHz bis hinauf zu 3, 26,5 oder 40 GHz mit Offsets von intern 0,01 Hz bis 160 MHz. Sie können für den Ein- oder Zweikanalbetrieb konfiguriert werden und bieten die folgenden technologischen Merkmale:

  • Flexible Architektur zur einfachen Integration externer Referenzquellen, sodass der Anwender aus einer Vielzahl von kommerziell erhältlichen rauscharmen Quellen auswählen kann.
  • Phasendetektor-(Quadratur-)Technik maximiert den Dynamikbereich.
  • Präzise Absolut- und Fehlermessungen sowohl an Continuous-Wave- als auch an gepulsten Signalen.
  • Kreuzspektrum-Mittelung (Kreuzkorrelation) zur Messung von Rauschen, das sich den Grenzen der Physik annähert, bis hinunter zum thermischen Rauschboden kT (-177 dBm/Hz) durch Entfernen von unkorreliertem Rauschen zwischen zwei Kanälen. So kann der Anwender die tatsächliche Leistung seines Prüflings sehen.

Bestehend aus Phasendetektor- und Datenumwandlungsmodulen, die in einem benutzerdefinierten, rauscharmen Einzel-PXIe-Mainframe mit vier Einheiten (4U) Höhe untergebracht sind, nimmt das N5511A nur wenig Platz im Rack ein. Die mitgelieferte Systemsoftware läuft auf einem integrierten PC-Controller mit dem Betriebssystem Microsoft Windows 10. Das Phase Noise Test System N5511A ist ab sofort erhältlich.
