5G Broadcast

Erster LTE Broadcast-Hochleistungssender im Test

| Redakteur: Jürgen Schreier

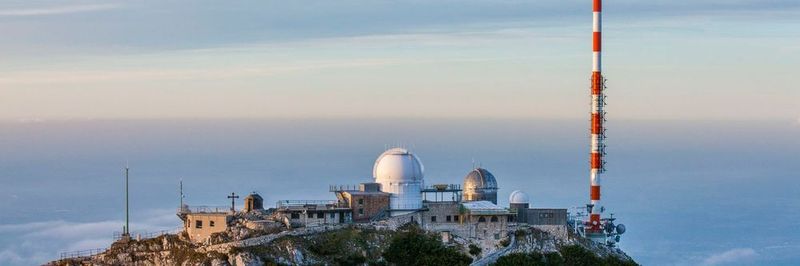

Im Rahmen des Forschungsprojekts 5G TODAY wurden zwei Meilensteine erreicht: Am 4. Dezember 2018 ging auf der Senderstation Wendelstein des Bayerischen Rundfunks ein LTE Broadcast-Hochleistungssender von Rohde & Schwarz in Betrieb. Zudem wurde in Ismaning eine neuartige Antenne von Kathrein für den Testbetrieb fertiggestellt.

Firma zum Thema

Der THU9evo Hochleistungssender von Rohde & Schwarz mit einer Sendeleistung von 5 kW (100 kW ERP) und die speziell entwickelte Antenne von Kathrein sind Teil der Testausstrahlung von LTE Broadcast.
Der THU9evo Hochleistungssender von Rohde & Schwarz mit einer Sendeleistung von 5 kW (100 kW ERP) und die speziell entwickelte Antenne von Kathrein sind Teil der Testausstrahlung von LTE Broadcast.
( Bild: Rohde & Schwarz )

Der neue Netzstandard 5G gilt als Schlüsseltechnologie für das Internet der Dinge und das autonome Fahren. Allerdings bietet 5G ein beträchtliches Potenzial, wenn es um die effiziente Verbreitung von Medieninhalten geht. Mit der Einführung von 5G werden Millionen von Smartphones und Tablets weltweit zu potenziellen TV-Empfängern, auf denen die Live-TV-Dienste, Mediatheken, soziale Netzwerke und andere Mediendienste kombiniert werden können.

FeMBMS mit dem 3GPP Release 14 spezifiziert

LTE Broadcast oder FeMBMS (Further evolved Multimedia Broadcast Multicast Service)LTE Broadcast oder FeMBMS (Further evolved Multimedia Broadcast Multicast Service) wurde im Juni 2017 mit dem 3GPP Release 14 spezifiziert. Es definiert neue Möglichkeiten der Rundfunkverbreitung auf mobile LTE-fähigen Endgeräte wie Smartphones oder Tablets. Mit den Erweiterungen des Standards werden erstmals High-Power High-Tower (HPHT) Anwendungen im Downlink only-Modus mit der vollen Signalbandbreite für Multicast/Broadcast möglich. Außerdem wurden mit dem 3GPP Release ein erweitertes Cyclic Prefix (Guard Interval) und Modi definiert, die einen Betrieb ohne SIM-Karten erlauben, wie es für die Rundfunk-Anwendung erforderlich ist.

Der THU9evo Hochleistungssender von Rohde & Schwarz mit einer Sendeleistung von 5 kW (100 kW ERP) und die speziell entwickelte Antenne von Kathrein sind Teil der Testausstrahlung von LTE Broadcast. Die FeMBMS-Aussendung von Rohde & Schwarz adressiert Broadcast-Anwendungen für Video- und IP-Daten in HPHT-Topologien mit Bandbreiten von 5 und 10 MHz.

Die Nutz- und Konfigurationsdaten erhält der Sender über 3GPP-konforme Protokolle aus einem LTE-EPC (Evolved Packet Core). Im Forschungsprojekt wird das Broadcast Service and Control Center R&S BSCC von Rohde & Schwarz eingesetzt, das alle notwendigen EPC-Funktionen enthält. Die ausgestrahlten Services werden vom BR bereitgestellt und dem R&S BSCC über ein R&S AVHE100 Headend übergeben.

Spezielle Antenne strahlt Diversity-Signale aus

Der Standort in Ismaning bildet mit dem Sender auf dem Wendelstein ein Single Frequency Network (SFN) und soll den mobilen und portablen Empfang im Großraum München sowie auf den Hauptverkehrsadern zwischen München und Salzburg ermöglichen. Der Kommunikationstechnik-Spezialist Kathrein entwickelte für die Sendeanlage in Ismaning einespezielle Antenne für die Ausstrahlung von Diversity-Signalen.

Zwölf neuartige UHF-Antennenfelder wurden hierfür in 200 m Höhe installiert. Dabei musste auch ein 370 m langes, armdickes HF-Sendekabel verlegt werden. Ende Januar 2019 soll ein weiterer Rohde & Schwarz Hochleistungssender mit 7kW Ausgangsleistung für 100 kW ERP auf die Antenne aufgeschaltet werden. Danach wird das Versuchsfunknetz für die Messungen vorbereitet.

Im Rahmen des bayerischen Forschungsprojekts 5G TODAY wird derzeit ein großer europäischer 5G-Feldversuch in Deutschland aufgebaut. Das Projekt wird gefördert von der Bayerischen Forschungsstiftung. Unter Leitung des Instituts für Rundfunktechnik untersuchen die Projektpartner Kathrein und Rohde & Schwarz die großflächige TV-Übertragung im Rundfunkmodus FeMBMS in 5G. Unterstützt wird das Projekt von Telefónica Germany und dem Bayerischen Rundfunk, der für diesen Feldversuch zwei HPHT-Standorte in der Nähe von München bereitstellt.
