Nahfeldkommunikation Entwicklungsboard für Applikationen mit dem NFC-Chip NF4

Redakteur: Jürgen Schreier

Für smarte Entwicklungsprojekte im Healthcare-Bereich sowie in der Industrie und Automationstechnik hat EM-Microelectronic ein Development-Kit herausgebracht. Im Mittelpunkt steht der NFC-Chip NF4 des Herstellers.

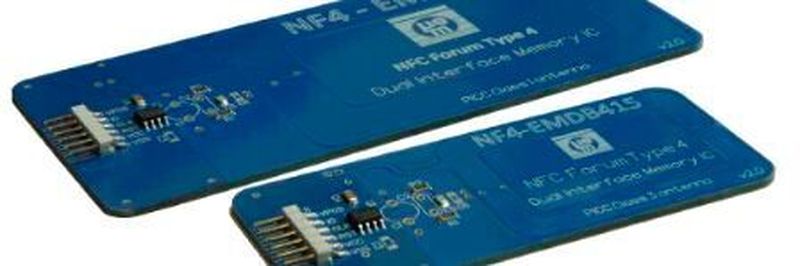

Das Development-Kit erleichtert den Einstieg in die Entwicklung von Anwendungen der Nahfeldkommunikation mit dem NF4-Chip.
Das Development-Kit erleichtert den Einstieg in die Entwicklung von Anwendungen der Nahfeldkommunikation mit dem NF4-Chip.
(Bild: EM-Microelectronic)

Für den NFC-Chip NF4 von EM-Microelectronic existiert mit dem EMDB415 ein sehr anwendungsfreundliches Development-Kit. Letzteres wurde entwickelt, um Ihnen den Einstieg in die Entwicklung mit dem NF4 Chip zu erleichtern. Das EMDB415 beinhaltet dabei gleich zwei Development Boards, wobei jedes den NF464DUAL IC samt einer auf dem PCB ausgeführten NFC-Antenne enthält.

Außerdem ermöglichen die Boards einen direkten Zugang zu allen Features des NF4 ICs, wie z.B. duales NV-Memory, das von µC- und NFC-Seite her les- und beschreibbar ist. Die verfügbaren Speichergrößen ermöglichen so z.B. auch Firmware- und Konfigurationsupdates von µC-Anwendungen via NFC.

Mit Sniffer-Spule Kommunikation zwischen PCB und NFC-Chip checken

Eines der im Kit enhaltenen Entwicklungsboards verbaut eine PICC-Class-1-Antenne (ISO10373-6). Diese entspricht mit ihren Größendimensionen in etwa einer Kreditkarte und wird in diesem Format auch in Zugangskontrollapplikationen verwendet.

Mit dem Entwicklungsboard lassen sich zum Beispiel NFC-Applikationen im Healthcare-Bereich umsetzen.
Mit dem Entwicklungsboard lassen sich zum Beispiel NFC-Applikationen im Healthcare-Bereich umsetzen.
(Bild: EM-Microelectronic)

Das zweite Entwicklungsboard verbaut die kleinere PICC- Class-3-Antenne, die wiederum wesentlich besser z.B. für Smartphone-Applikationen geeignet ist. Außerdem ist auf der jeweiligen Rückseite der PCBs eine Sniffer-Spule eingebaut. Diese verschafft einen direkten Zugang zur Analyse bzw. Kontrolle des kontaktlosen Kommunikationsaustausches zwischen einem PCD und dem NF4-Chip.

Einsatzmöglichkeiten des NFC-Entwicklungsboards

Das NFC-Dev-Kit EMDB415 von EM-Microelectronic ist für smarte Applikationen aller Art geeignet. Es lassen sich damit Entwicklungsprojekte im Healthcare-Bereich genauso umsetzen wie in der Industrie oder Automatisierungstechnik. Auch für Projekte im Smart- oder Secure-Metering eignet sich das Developmnet-Kit.

Das NF4-EMDB415+ Kit beinhaltet:

  • 1 Development Board NF464DUAL mit PICC Class-1-Antenne
  • 1 Development Board NF464DUAL mit PICC-Class-3-Antenne
  • 5 NF464RF NF4 RF Cards (im Kreditkartenformat)
  • Support Package
  • NF4 Product Family Datasheet
  • Card Studio for Windows, RF Communication via Contactless Reader, Beispiel-Skripte
  • NF4 Android Application
  • Application Note inkl. C Code Library
