INAcarry Die ganze Produktion mit einem Funk-Sensorsystem überwachen

| Redakteur: Jürgen Schreier

Das Fraunhofer IOSB-INA präsentiert den intelligenten Werkstückträger INAcarry zur Fehleranalyse in Unternehmen. Die kostengünstige Sensorik-Einheit bewegt sich autonom durch die Produktion, erfasst umwelt- und maschinenbezogene Daten und überträgt diese drahtlos - auch per 5G.

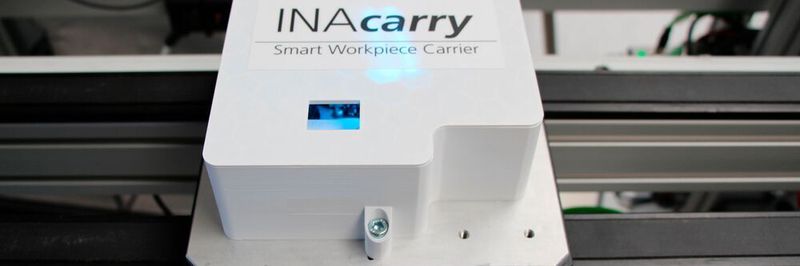

Vereint auf einer Fläche eines Tablets moderne Sensorik: das dezentrale Produktionsdatenerfassungssystem INAcarry von Fraunhofer Lemgo.
Vereint auf einer Fläche eines Tablets moderne Sensorik: das dezentrale Produktionsdatenerfassungssystem INAcarry von Fraunhofer Lemgo.
(Bild: Fraunhofer IOSB-INA)

Je komplexer die Produktionslinie, desto aufwendiger die Ursachenforschung bei Fehlern, Störungen oder Qualitätsmängeln. Für jede Station im Anlagenverbund hilft die Erfassung von Prozessdaten, den "Gesundheitszustand" zu bestimmen – denn das kann helfen, um Stillstandszeiten zu reduzieren.

Praktische Hilfe dafür kommt aus Lemgo: Knapp ein Jahr nach der Entwicklung des mobilen Produktionsdatenerfassungssystems INAsense entwickelt das Fraunhofer IOSB-INA nun den intelligenten Werkstückträger INAcarry zur datengetriebenen Fehleranalyse in Unternehmen. Die kompakte und vielseitige Sensorik-Einheit nutzt Förderstrecken, um unterschiedliche Umgebungs- und Maschinendaten zu erfassen, zu sammeln und drahtlos zu übertragen.

Sensordaten: ein alternativloser Hebel für KMU

„Was man nicht messen kann, kann man nicht lenken“, ist mindestens so bekannt wie der Topos Industrie 4.0. Maschinendaten sind Grundlage aller Digitalisierungs- oder Industrie 4.0-Applikationen. Um Bestandsanlagen nun ebenfalls „eine Stimme“zu geben, müssen relevante Prozessdaten mit möglichst wenigen Sensoren erhoben werden.

Sie sind der Hebel, um einzelne Maschinen oder ganze Produktionslinien digital abzubilden, zu analysieren und auf dieser Basis transparenter, effizienter und flexibler zu machen: An Bestandsanlagen werden Temperatur, Leistungsaufnahme, Vibration, Schall, Luftdruck und viele andere Prozessgrößen durch externe Sensorik gemessen und mit den KPIs der Produktion verglichen. Hier hatte sich das Produktionsdatenerfassungssystem INAsense vom Fraunhofer IOSB-INA bereits als hilfreiches Werkzeug erwiesen.

INAcarry: Mobil, flexibel, autark und erschwinglich

INAcarry heißt die neue Entwicklung von Gruppenleiter Dr. Holger Flatt und seinem Team. Das Konzept ist denkbar einfach: Ein Werkstückträger, der sich auf Förderstrecken von Station zu Station durch die Produktion bewegt, ist mit einem Satz an Sensorik bestückt und kann so unterschiedliche Umgebungsdaten wie beispielsweise Temperatur, Luftfeuchtigkeit und -qualität, Druck erfassen. Insbesondere bei Produkten, deren Herstellung durch Umweltfaktoren beeinflusst wird, ist es sinnvoll, diese Daten im Zusammenhang abzubilden und zu analysieren.

INAcarry erfasst jedoch auch maschinenbezogene Daten wie Vibration, Betriebstemperatur, Ausleuchtung und Betriebsgeräusche. Das Besondere an der Lösung ist, dass der Sensorikträger auf der Förderstrecke autark seinen Weg durch die gesamte Produktion nimmt und somit ein ganzheitliches Datenbild erstellen kann – ohne dass stationäre Sensorik oder zusätzliches (versiertes) Personal eingesetzt werden muss. So gelangt das Unter-nehmen kosteneffizient zu einer Datenbasis – jeweils mit Fokus auf dem sensiblen Produktionsabschnitt oder derjenigen Maschine, die es zu analysieren oder zu optimieren gilt.

Obwohl es sich bei dem System um eine Lösung handelt, die einen grundsätzlichen und kosteneffizienten Einstieg in die Digitalisierung der Produktion ermöglicht, sind auch die neuesten Technologien kompatibel, sowohl im Bereich der Datenübertragung als auch hinsichtlich der Datenanalyse.

Funken im Fabriknetz: INAcarry ist für 5G vorbereitet

Insbesondere auf der Suche nach unbekannten Fehlern oder unklaren Ursachen für Produktionsmängel liefert INAcarry die Grundlage für die Analyse durch Algorithmen des maschinellen Lernens. Diese können anhand von Modellen Anomalien erkennen und technische Bezüge sowie Ursachenzusammenhänge herstellen, zu denen die reine Bedienung oder die proprietäre, klassische Dokumentation einer einzelnen Maschine oder eines Anlagenbestandteils das Unternehmen nicht befähigt hätten.

Harry Fast M.A. ist wissenschaftlicher Mitarbeiter und Entwickler des neuen INAcarry-Systems.
Harry Fast M.A. ist wissenschaftlicher Mitarbeiter und Entwickler des neuen INAcarry-Systems.
(Bild: Fraunhofer IOSB-INA)

„Beim Retrofitting mit INAcarry geht es um nachvollziehbare und direkte Messgrößen, zum Beispiel um Schwingungen", erklärt Harry Fast, M.Sc., verantwortlicher Entwickler des Systems. „Sie verrät uns viel über Laufruhe, Reibungen, Erschütterungen - d.h. über die technische Integrität, den ‚Gesundheitszustand‘ der Maschine. Bei Predictive-Maintentance-Applikationen beispielsweise ist dies sehr wichtig.“

Die Daten werden für die Analyse drahtlos übertragen und in einer Datenbank abgelegt. Dafür ist INAcarry schon jetzt für den zukünftigen Funkstandard 5G vorbereitet. „Für Anwendungen wie diese ist eine besonders robuste drahtlose Kommunikation notwendig. 4G/5G-Campusnetze bieten hier neue Potenziale“, erklärt der Gruppenleiter für Industrielle Kommunikation und IoT, Sebastian Schriegel, M.Sc..

Idee: Datenerfassung innerhalb der Fabrik dezentralisieren

Die Wissenschaftlerinnen und Wissenschaftler waren insbesondere von der Idee inspiriert, eine Produktionsdatenerfassung zu automatisieren und innerhalb der Fabrik zu dezentralisieren: „Wir haben das System entwickelt, damit man nicht mehr lokal an vielen Orten, sondern mit einem System an vielen Orten messen kann“, erläutert Harry Fast. „Insbesondere in das Design und in das technische Layout haben wir viel Arbeit investiert, ebenso in der wissenschaftlichen Vorstudie, wie aussagekräftig die Datenlage durch INAcarry für die Fehlererkennung schlussendlich sein wird“, so Fast weiter.

“Speziell für Klein- und Mittelständische Unternehmen, welche sich bisher noch nicht oder kaum mit dem Thema Datenerfassung beschäftigt haben, ermöglicht unser INAcarry eine einfach integrierbare und kostengünstige Möglichkeit zur Überwachung von ganzen Produktionssystemen mit nur einem Sensorsystem“, fügt Dr. Holger Flatt den Ausführungen hinzu.
